Датчик мощности Uri

Тепловой детектор, поэтому ватт есть ватт — Элементу не важно, какой фотон доставил энергию, важно лишь то, что она поглощена. Именно поэтому отклик плоский в столь широком диапазоне, а форма кривой определяется исключительно тем, что доходит до элемента и какая доля этого поглощается, а не свойствами чувствительного материала.

Две частоты, а не одна — их смешение является самой частой ошибкой при чтении спецификации пироэлектрика. Частота модуляции задаёт, насколько быстро модулируется тепловой сигнал; она служит осью приведённой ниже таблицы относительного отклика и объясняет, почему 85 kV/W при 10 Hz превращаются в 66 kV/W при 15 Hz. Частота излучения — это цвет измеряемого света, и она служит осью спектральной таблицы. Эти величины не связаны между собой.

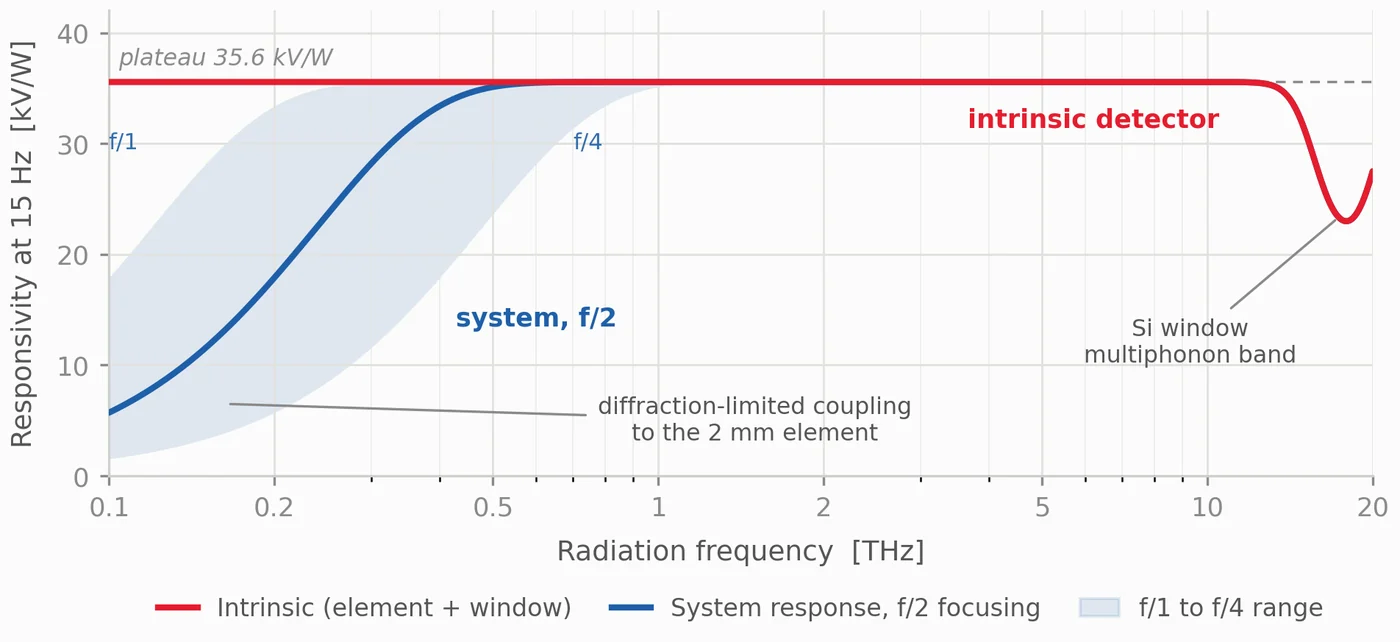

Работа на плато — примерно между 0.5 и 12 THz отклик постоянен с точностью до нескольких процентов. Весь диапазон описывается одним числом, что и делает головку удобной для широкополосных источников. За пределами этой области есть две поправки, и ведут они себя по-разному: низкочастотный спад восстанавливается более жёсткой фокусировкой, провал окна на 18 THz — нет.

Геометрию фокусировки необходимо указывать — элемент Uri2 имеет размер 2.0 mm за апертурой 5.0 mm, а на 0.1 THz длина волны составляет 3.0 mm, то есть больше самого элемента. Нижняя граничная частота, указанная без геометрии фокусировки, ничего не значит: одна и та же головка достигает 0.15 THz с оптикой f/1 и лишь 0.6 THz с f/4. Uri8 с элементом 8 mm сдвигает этот предел существенно ниже.

Узкополосные источники и окно — Плоскопараллельное окно представляет собой эталон Фабри–Перо. Широкополосный источник усредняется по многим полосам и видит некогерентное пропускание 0.539; когерентный узкополосный источник может дать любое значение между 0.29 и 1.00 при перестройке в пределах межполосного интервала 88 GHz. Для узкополосных задач пропускание окна не описывается одним числом.
